Simple WDM
Demostracion de concepto practica de un multiplexor por division de longitud de onda.
Como implementación práctica de comunicación por multiplexación por división de onda se creó un simple sistema con 3 canales. Para este se utilizó:
- Arduino UNO
- Fibra plástica transparente
- LED RGB
- CD
Un tablero permite manejar los tres canales mediante pulsadores y potenciómetros. Los pulsadores sobreescriben los datos que se envian por defecto en cada canal. Los potenciómetros regulan la velocidad de transmisión de cada canal.

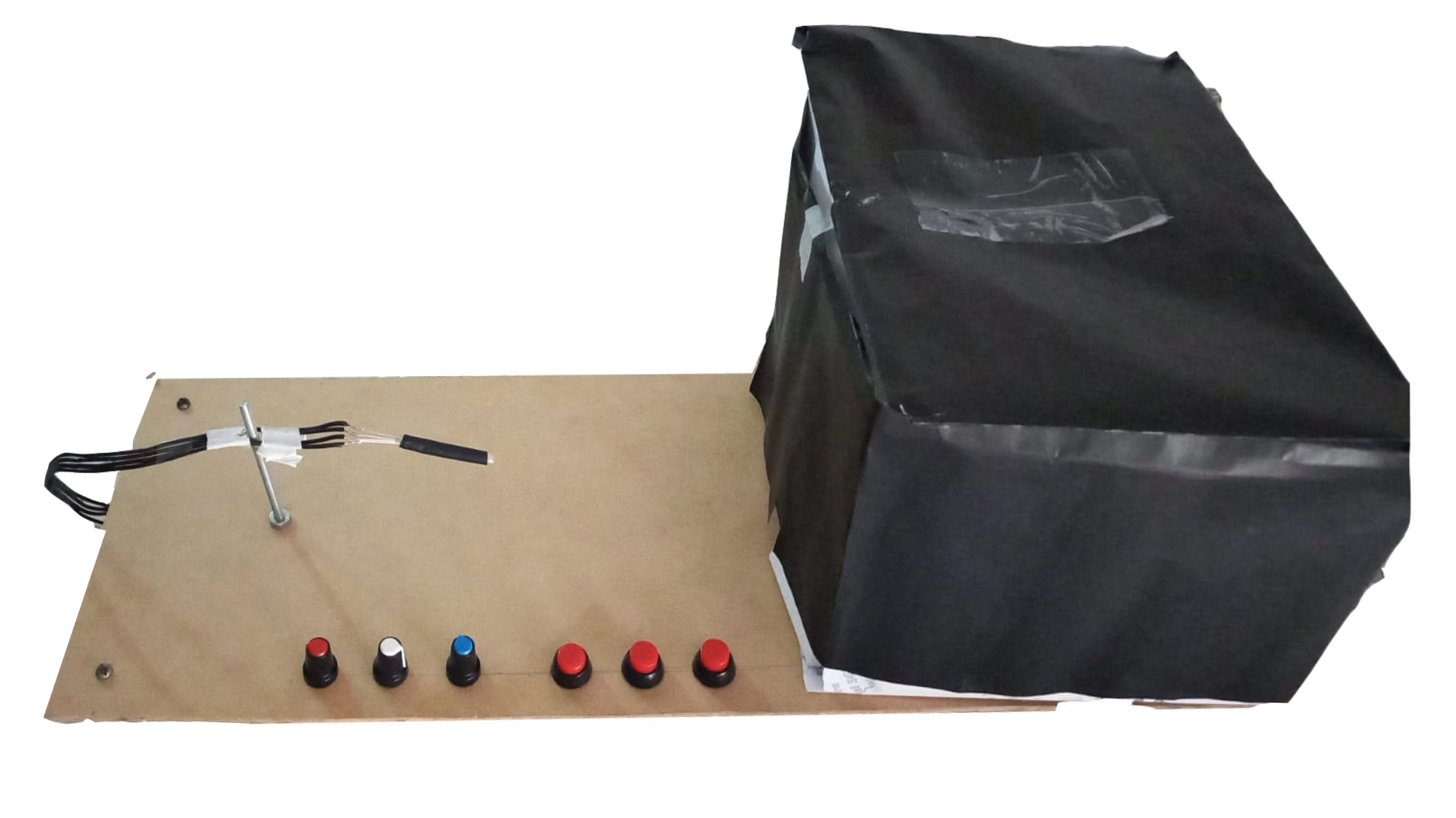

Exterior (MUX y cable)

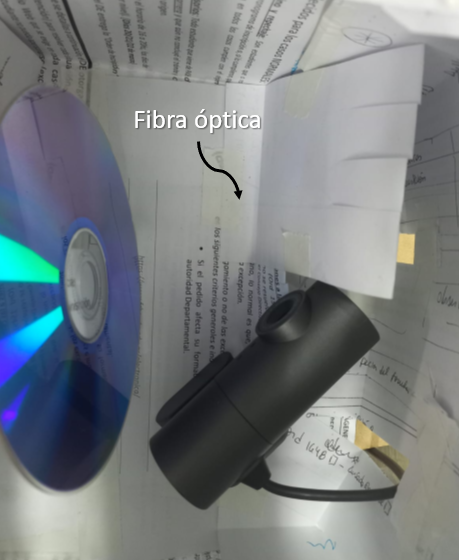

Interior (DEMUX)
Implementación
El LED RGB actúa como multiplexor porque emite tres longitudes de onda diferentes (rojo, verde, azul) que pueden viajar simultáneamente por una misma fibra, con control individual de cada una. El CD actúa como demultiplexor porque su superficie actúa como red de difracción, separa las longitudes de onda al reflejarlas en ángulos distintos, recuperando cada canal original.
🔵 Canal azul: "UTN" en código ASCII binario.
🟢 Canal verde: "SOS" en código morse.
🔴 Canal rojo: luz intermitente de frecuencia variable controlada por un potenciómetro.
Se logró transmitir tres canales de forma simultánea e independiente, demostrando el principio de WDM con materiales accesibles y sin necesidad de amplificadores.
